Cimbra PERI UP Flex

Vista previa

Flexible-Segura-Rápida

Variable

Desde la torre de carga hasta las más complejas cimbras espaciales, adaptable prácticamente a cualquier geometría y carga

Modular

Extremadamente flexible en las tres dimensiones, con una modulación uniforme

Con constancia dimensional

Puede trasladarse en módulos de grandes dimensiones, gracias a la rigidez de las uniones larguero-roseta

Compatible

Adaptada a los sistemas de cimbra PERI para una descarga óptima de esfuerzos

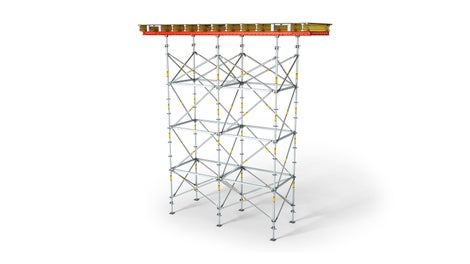

PERI UP Flex es el andamio modular de uso universal para las más diversas necesidades. Vuelve rentable la construcción de cimbras con material ligero de andamios. La modulación estándar de 25 cm y 50 cm permite adaptarse de modo óptimo a las más diversas geometrías y cargas.

Las torres de carga PERI UP han sido sometidas a un ensayo normalizado hasta una altura de 21,89 m, pueden agregarse hasta dos filas adyacentes de torres.


Detalles Técnicos

  • As free-standing tower type tested up to 8.39 m, restrained at the top type tested up to a height of 21.89 m (22.34 m with spindle extension)
  • As shoring tower with additional frames or framework unit for high vertical and/or horizontal loads
  • Project-specififc planning as load-bearing birdcage structure for virtually all geometries and loads

Plano de torres de carga/Cimbra espacial

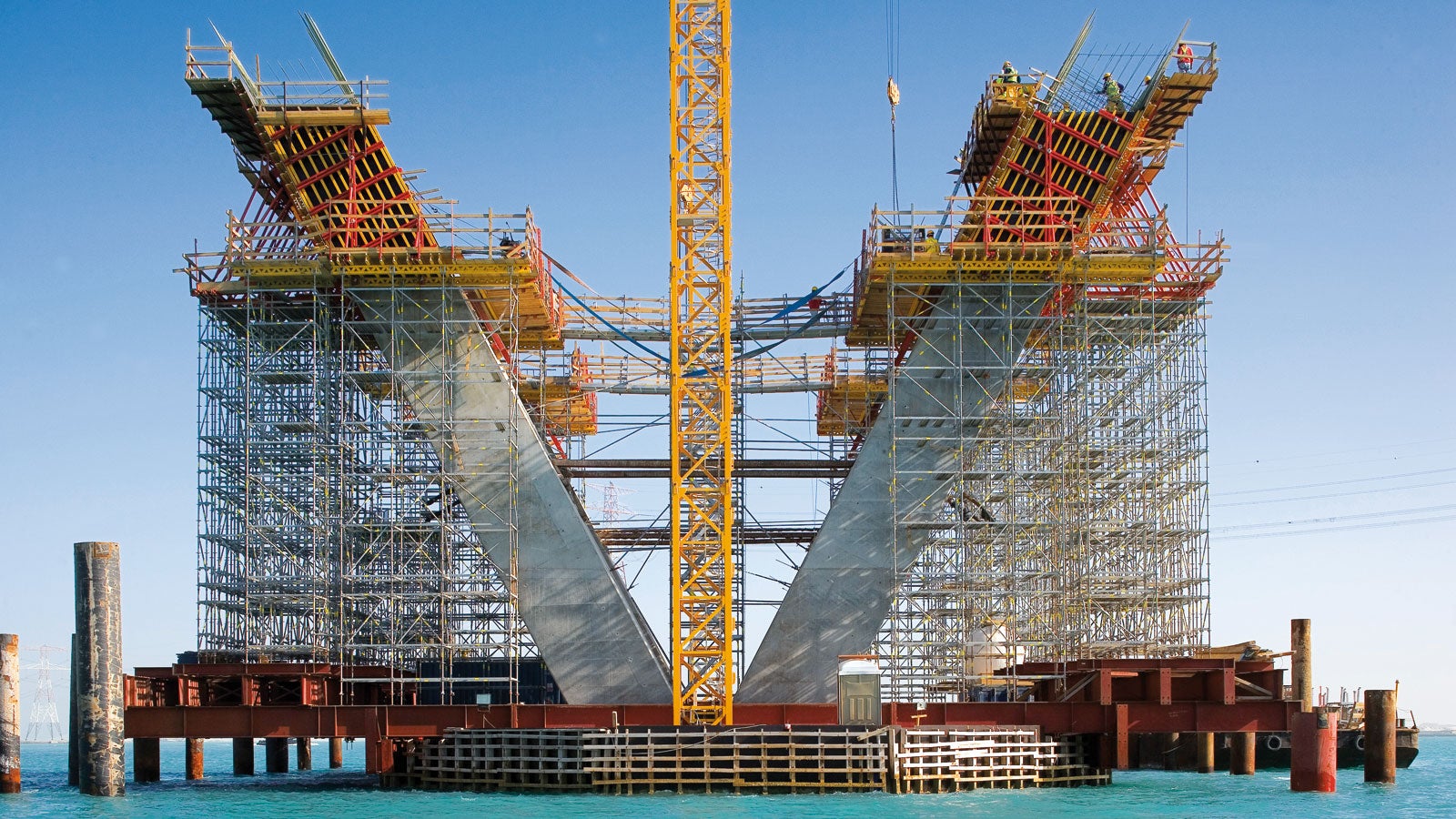

El plano de torres de carga se monta con torres  unidas en un sentido, conformando un plano. En el sentido del plano, este funciona como un sistema estáticamente estable, sin inmovilización, de modo que normalmente se prescinde de medidas adicionales, como p.ej. arriostramientos para descargar esfuerzos horizontales. Una aplicación típica en la construcción de puentes.

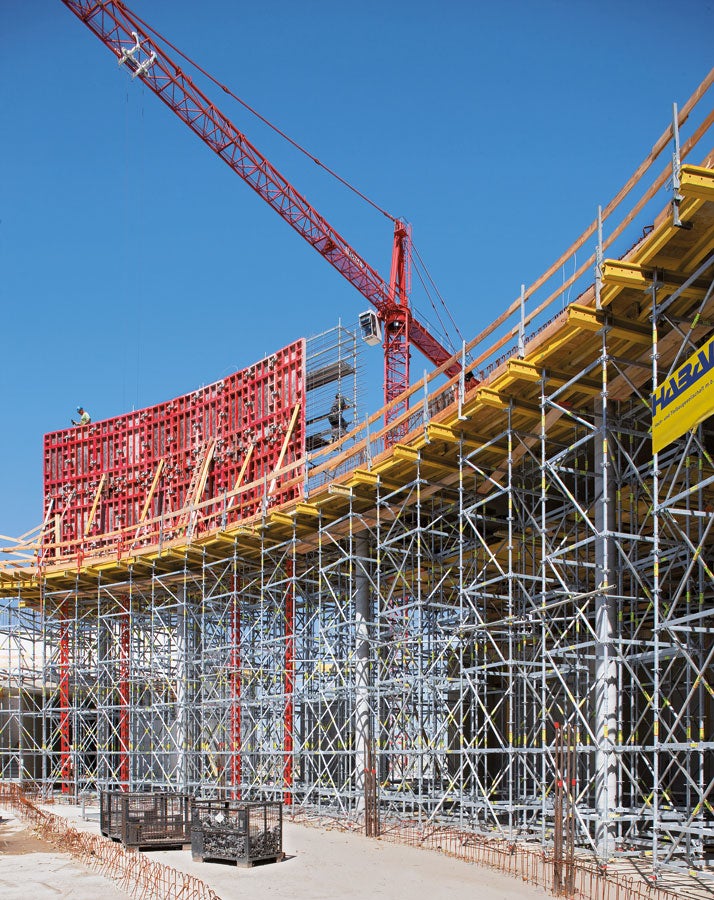

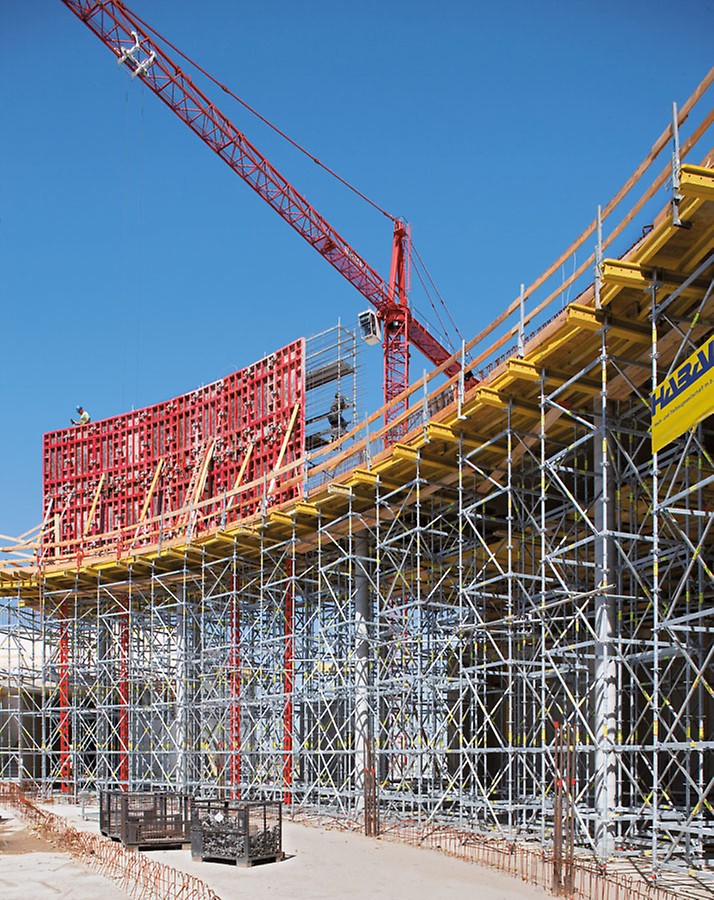

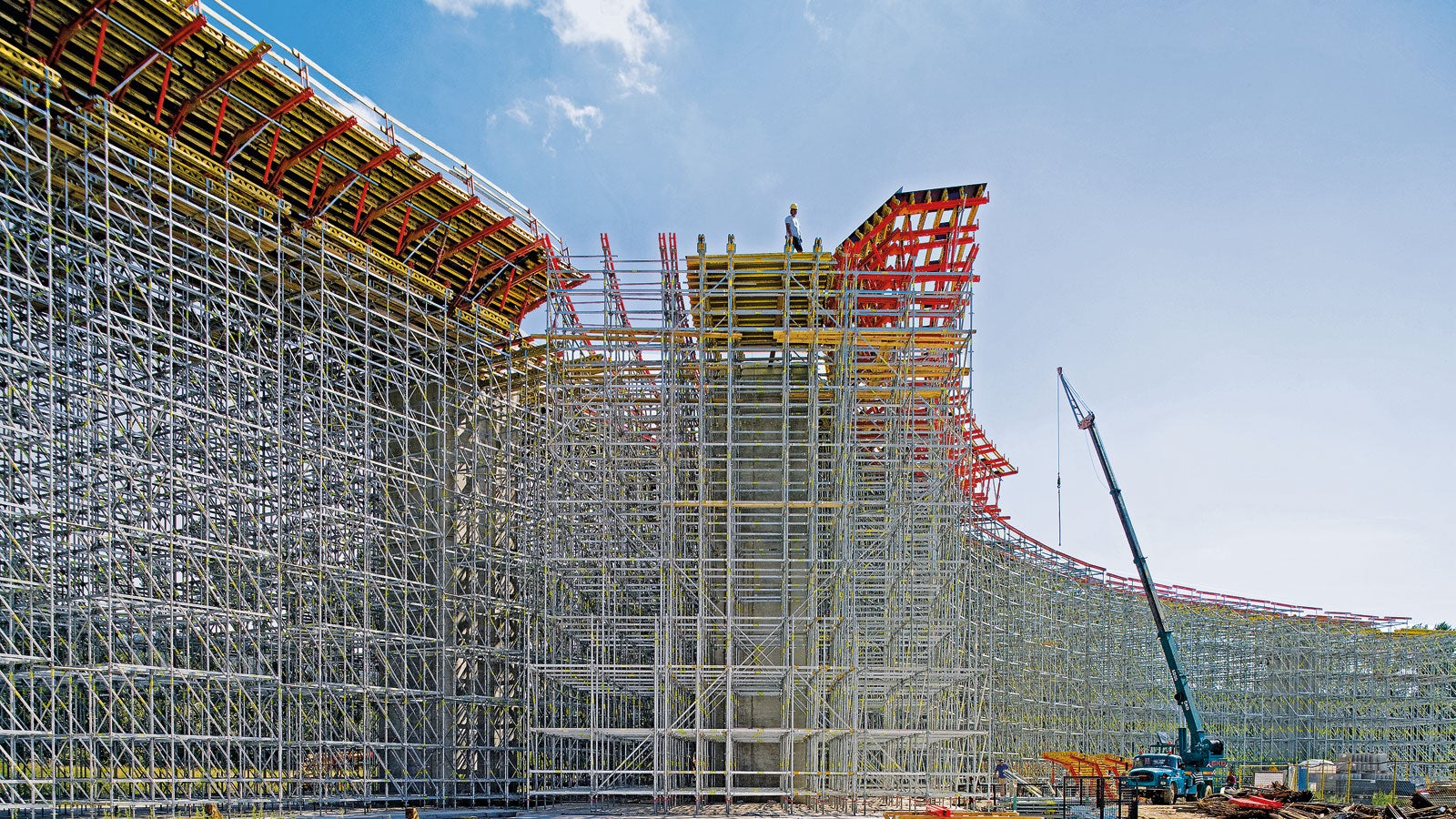

Toda su versatilidad se observa durante el uso de PERI UP Flex como cimbra espacial. Aquí la ubicación de las verticales se puede adaptar con exactitud a las exigencias de cargas de la obra. Concentraciones de cargas muy elevadas se transmiten tan fácil con esfuerzos reducidos. Con equipo estándar se logran adaptaciones a las formas geométricas más complejas sin mucho esfuerzo. La gran riguidez de la unión larguero-roseta permite conservar la forma incluso de grandes unidades de andamio durante el traslado con la grúa o sobre ruedas. Todas las verticales pueden unirse de modo resistente a la tracción. De ese modo las unidades se premontan en el suelo y luego se ensamblan conformando grandes cimbras. Las plataformas de trabajo para operar el encofrado como también los accesos se integran a la cimbra con plataformas estándar y escaleras.

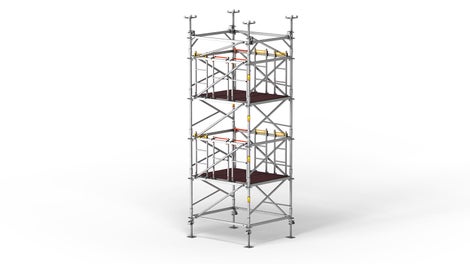

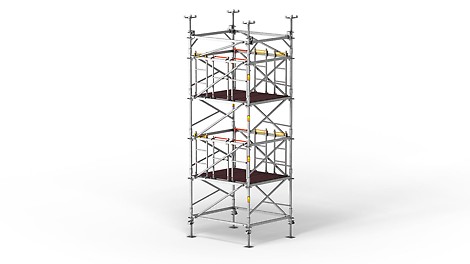

Torre de carga MDS

Todos los componentes de la torre de carga se montan y desmontan sistemáticamente desde una posición protegida por una barandilla ya colocada desde el nivel inferior. Las plataformas son parte integral y elemento central de la torre de carga PERI UP Flex MDS. Aceleran el manejo y al mismo tiempo aportan gran seguridad, sin pasos de trabajo adicionales, ni etapas intermedias de montaje que deban asegurarse con elementos adicionales.

  • Trabajo rápido y rentable
  • Secuencia de montaje simple, con pocos componentes estándar
  • Gran seguridad en todas las etapas de montaje
  • Ergonomía optimizada en cuanto a los movimientos y posición del cuerpo
