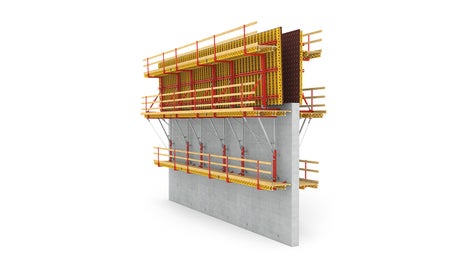

With PERI SCS, the loads from the fresh concrete pressure are transferred without formwork ties through the brackets into the climbing anchors of the previous concreting section.

SCS Sistema trepante

El sólido sistema de soporte para trabajos de encofrado trepante por un lado y por ambos lados.

El sistema trepante SCS se utiliza principalmente en aplicaciones unilaterales, es decir, con encofrados de muros no ligados. De este modo, las cargas resultantes de la presión del hormigón fresco se transfieren a través de las consolas a la sección de hormigonado anterior mediante anclajes trepadores. Las áreas típicas de aplicación del sistema trepante SCS son presas, esclusas, torres de enfriamiento, búnkeres y bóvedas de cámaras acorazadas, cabezas de muelles y túneles. Con muy pocos componentes adicionales, las consolas también son adecuadas para el encofrado con encofrados de muros anclados.


Sistema trepante SCS en acción

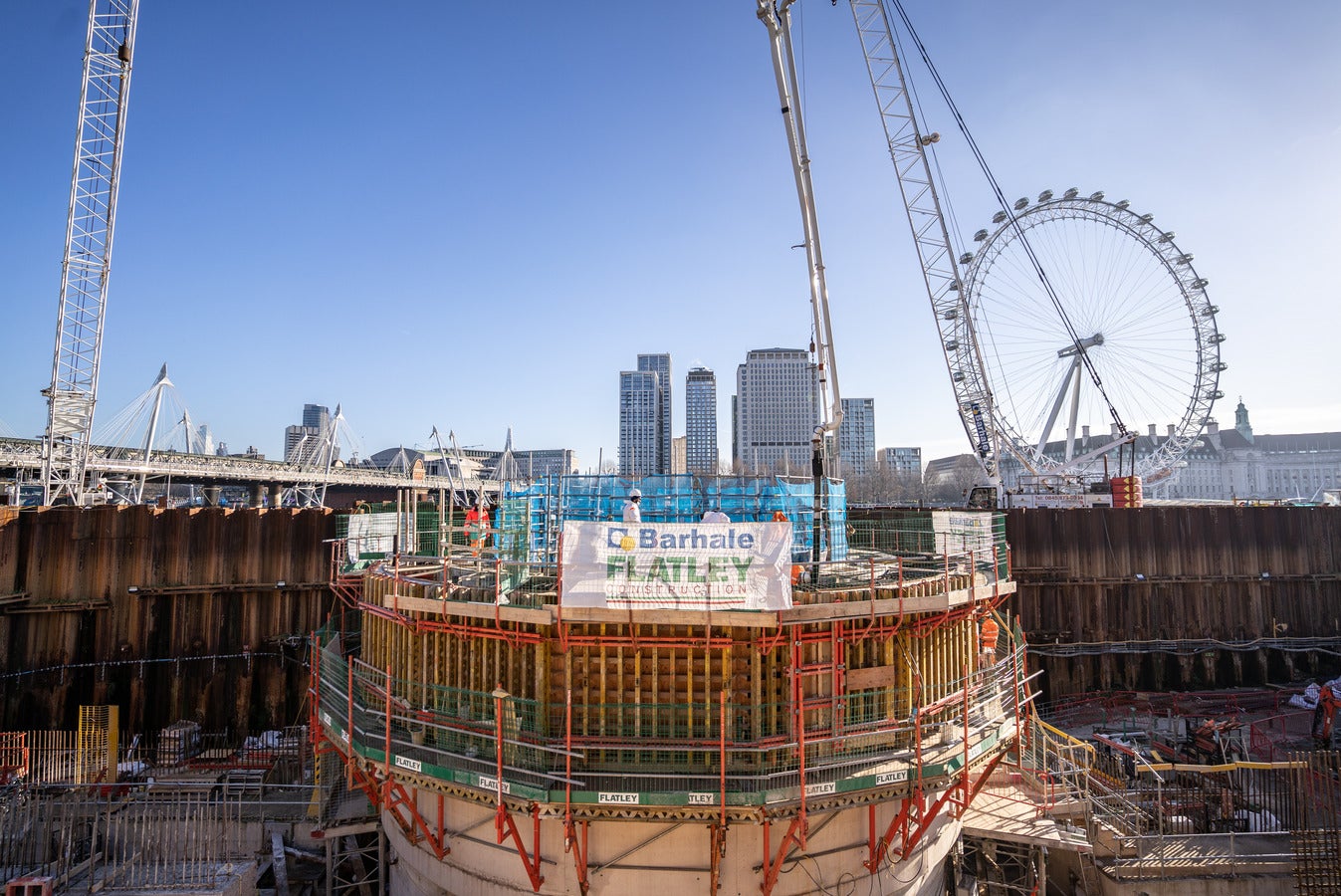

  • Large, craneable climbing units due to the particularly high load-bearing capacity of the brackets with good utilization of the anchoring.
    Unidades trepadoras grandes y trasladables con grúas

    gracias a la capacidad de carga especialmente alta de los soportes con un buen aprovechamiento del anclaje.

    Proyecto: Thames Tideway, Victoria Embankment

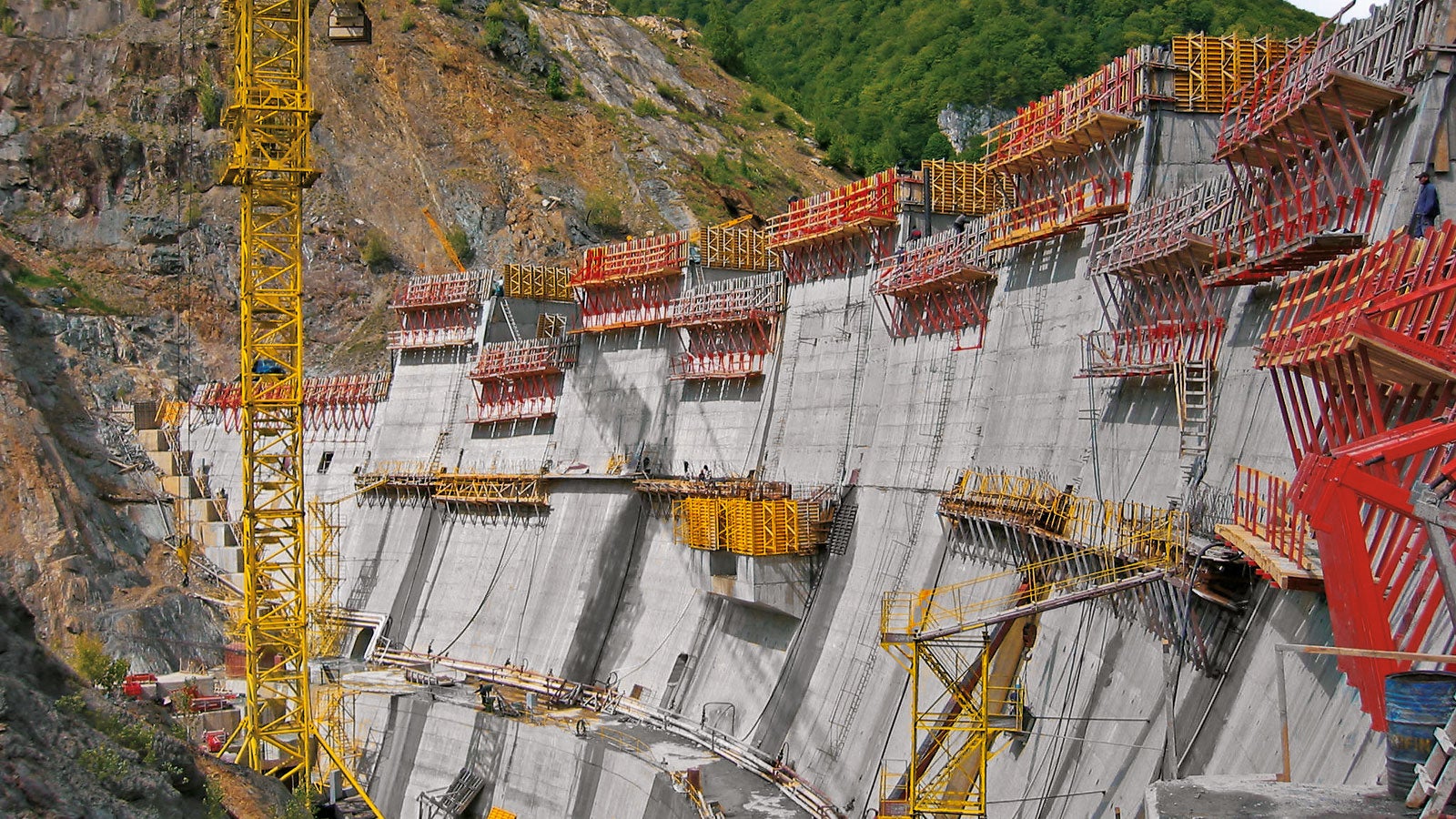

  • For this 280 m long, arch-shaped dam crest with variable inclinations, the climbing brackets carry the heavy loads.
    Áreas de trabajo horizontales y seguras

    mediante plataformas inclinables que se adaptan fácilmente a elementos estructurales inclinados.

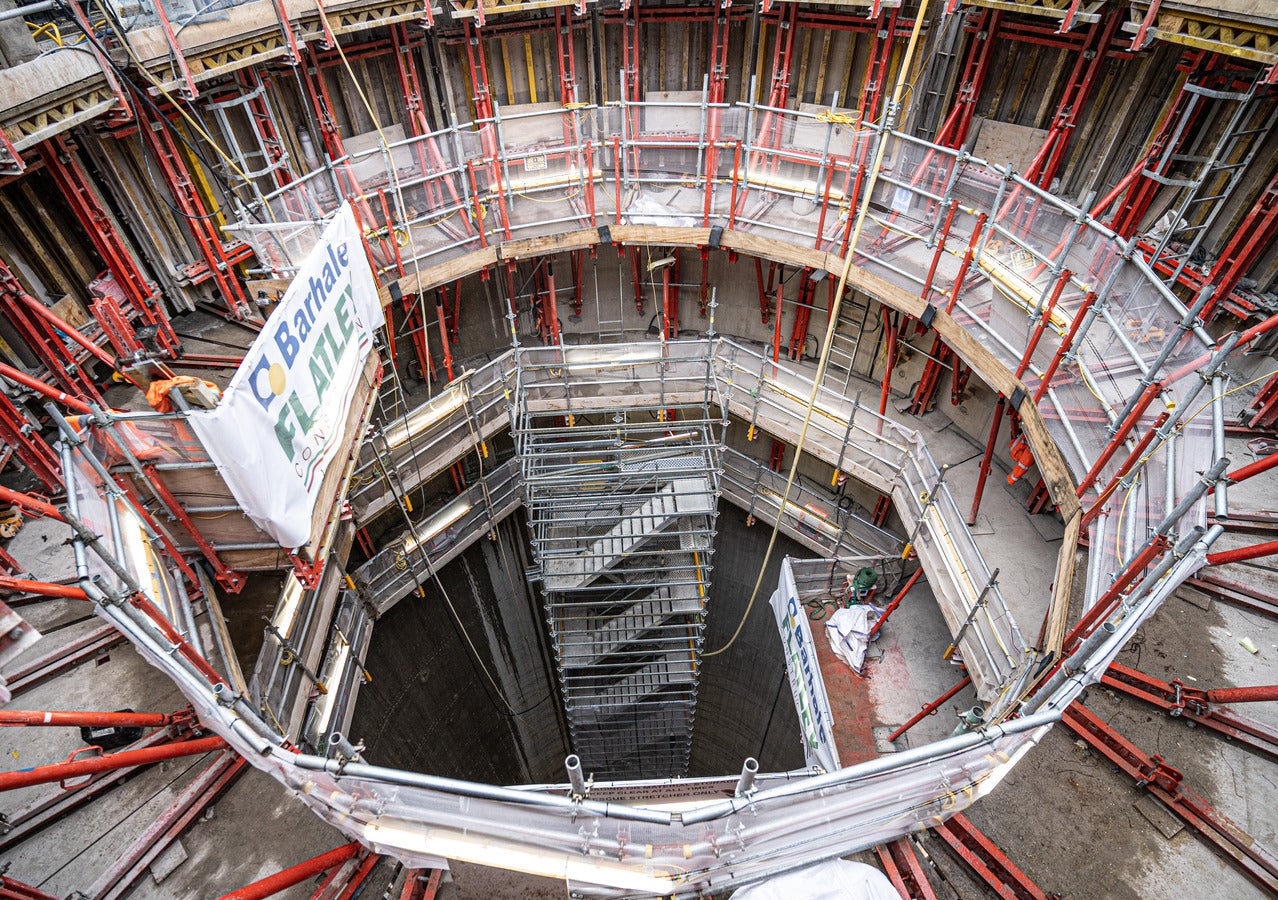

  • Cost-effective also for two-sided applications through a minimum of additional components for a high level of material utilization and reduced logistical requirements
    Rentable también para aplicaciones a dos caras

    a través de un mínimo de componentes adicionales para un alto nivel de utilización de material y requisitos logísticos reducidos.

    Proyecto: Thames Tideway - Victoria Embankment

Variaciones

SCS 190

El soporte SCS 190 tiene un ancho de 1,90 m y requiere sólo un mínimo de espacio, además de ser una alternativa más rentable. Al golpear, el encofrado simplemente se inclina.

SCS 250

La SCS 250 tiene una anchura de 2,50 m y está equipada con un carro de encofrado. De este modo, el encofrado de muros se puede retraer hasta 79 cm (válido para MAXIMO y TRIO) o hasta 63 cm (válido para VARIO GT 24) sin necesidad de grúa. Esto proporciona suficiente espacio para los trabajos de refuerzo, el montaje del anclaje del andamio, así como el encofrado y el cierre de cajas.

Caballete de iniciación SCS

Para el primer segmento de fundición, se utiliza un marco de refuerzo inicial mientras que el anclaje diagonal transfiere las cargas a la losa inferior.
El SCS Starter Brace Frame está diseñado de tal manera que el soporte, el husillo y el encofrado también se pueden utilizar en los siguientes segmentos de hormigonado con el soporte trepante.

Aplicación SCS a dos caras

Con un mínimo de componentes adicionales, la consola trepante SCS también se puede utilizar para encofrados de muros anclados de hasta 6,00 m de altura. Esto garantiza una mayor utilización del material de los componentes del sistema y, por tanto, una mayor rentabilidad de la inversión.
